Подключение и монтаж

Полная сборка соединения

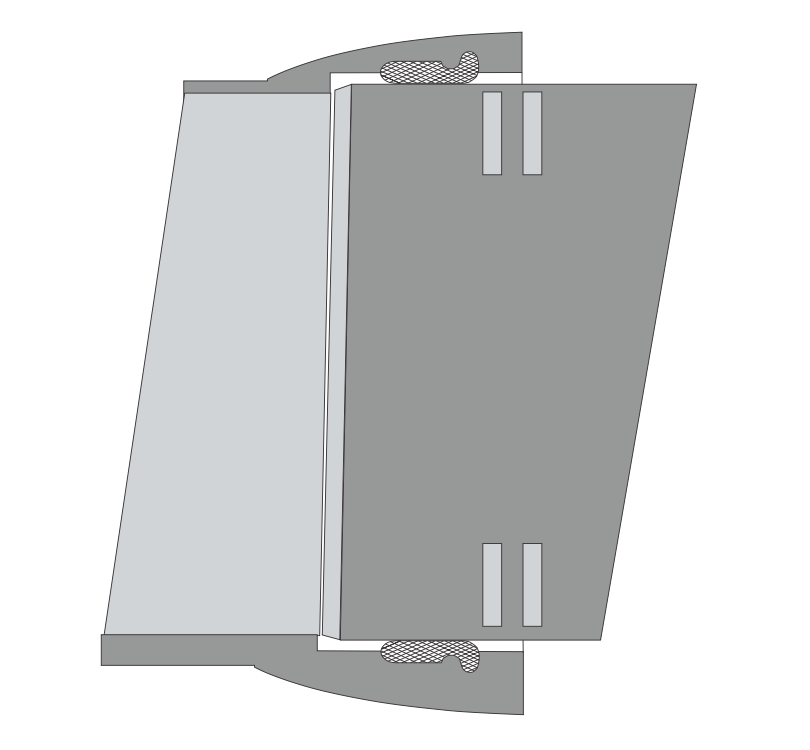

На конце труб имеется 2 белые полосы. Сборка завершается вставкой гладкого конца трубы до середины второй полосы.

Если при сборке соединения возникают трудности, гладкий конец необходимо снять и повернуть на 90° перед повторной попыткой. Если трудности не прекращаются, муфту следует снять и проверить положение прокладки.

Изгиб

Соединения могут быть отклонены в любом направлении до 5° для труб до DN300, до 4° для DN350–800, до 3° для DN900–1600 и до 2° для труб DN1800–2200. Все гладкие концы должны быть скошены. При соединении трубы всегда должны быть на одной линии, и, при необходимости, отклонение следует производить после соединения.

Соединение труб выполняется достаточно быстро и просто. Выбор способа сборки зависит от размеров труб и условий на месте проведения работ. Возможны следующие варианты:
Способ с применением монтажного лома

Полное вхождение конца трубы в муфту можно обеспечить, надавливая ломом или подходящим рычагом на торец муфты входящей трубы.

Метод с использованием вилочного приспособления

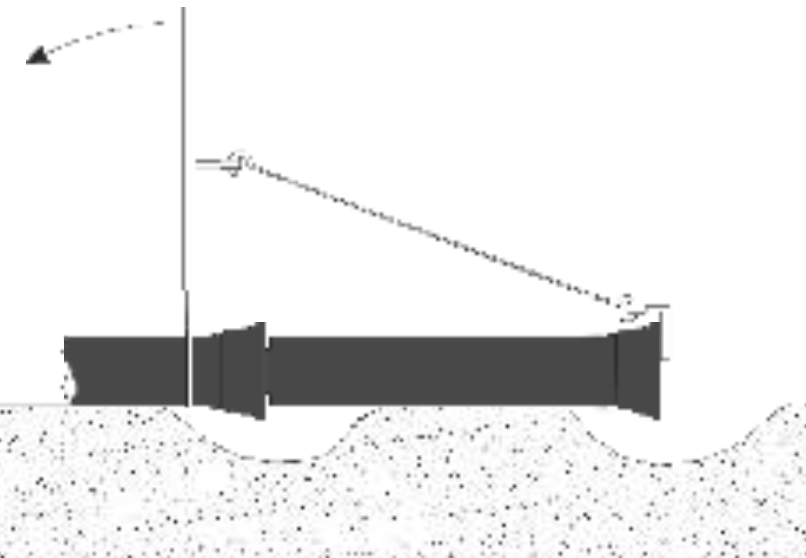

Вилочный инструмент можно использовать для сборки трубных соединений DN100–DN150. Вилка устанавливается поверх и позади муфты последней проложенной трубы. Как показано на рисунке, проволочный трос с проушиной на одном конце и крюком на другом, подсоединяется к муфте соединяемой трубы. Рукоятка вилки тянется в направлении стрелки, и конец трубы входит в муфту. При этом необходимо приложить разумное усилие.

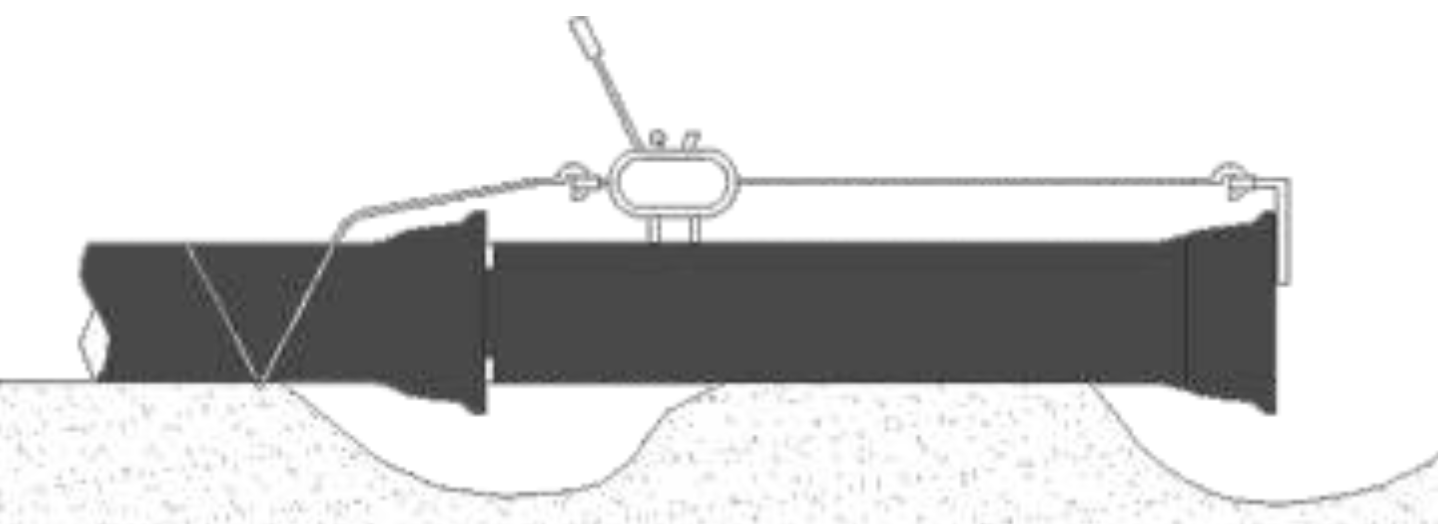

Метод с использованием монтажно-тягового механизма или рычажной лебедки

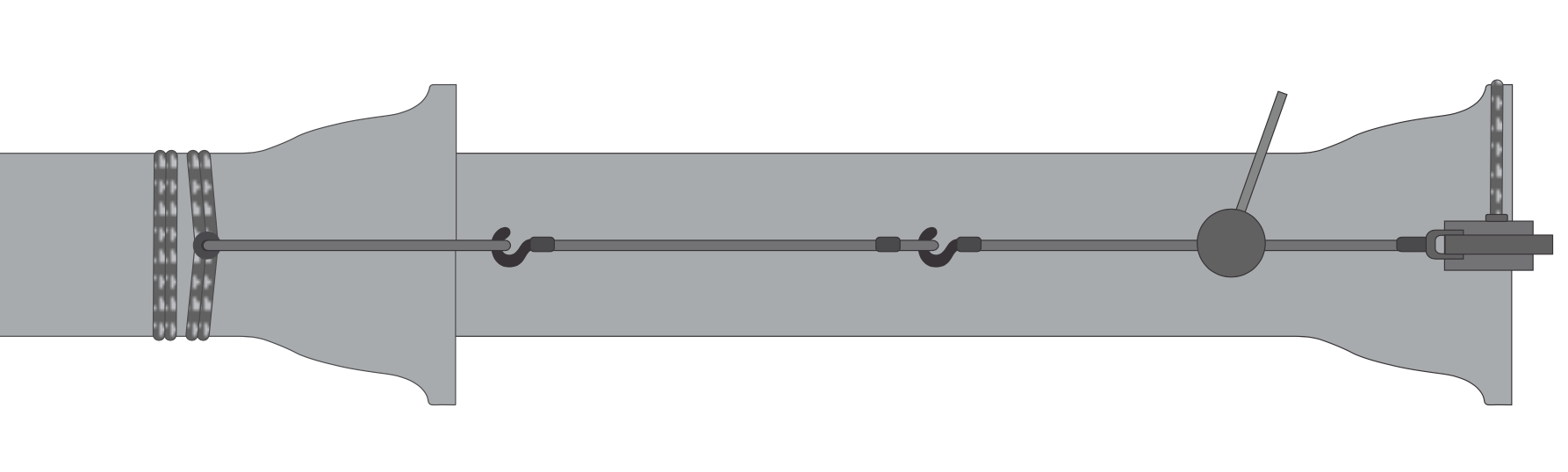

Для соединений больше DN150 можно использовать проволочный трос или цепной тягач, как показано на рисунке. Эти тягачи можно приобрести в хозяйственных магазинах.

Метод с использованием экскаватора

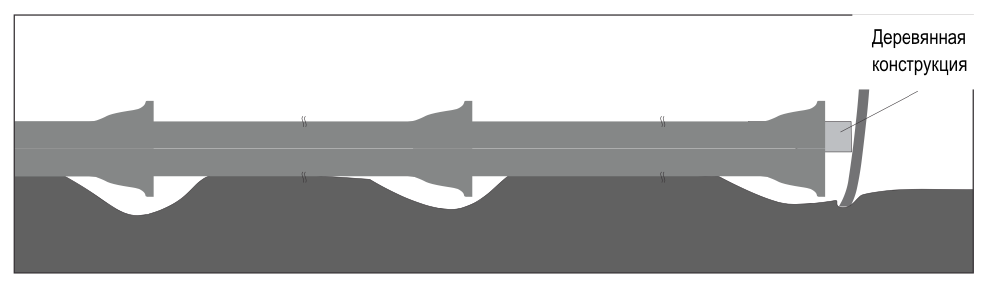

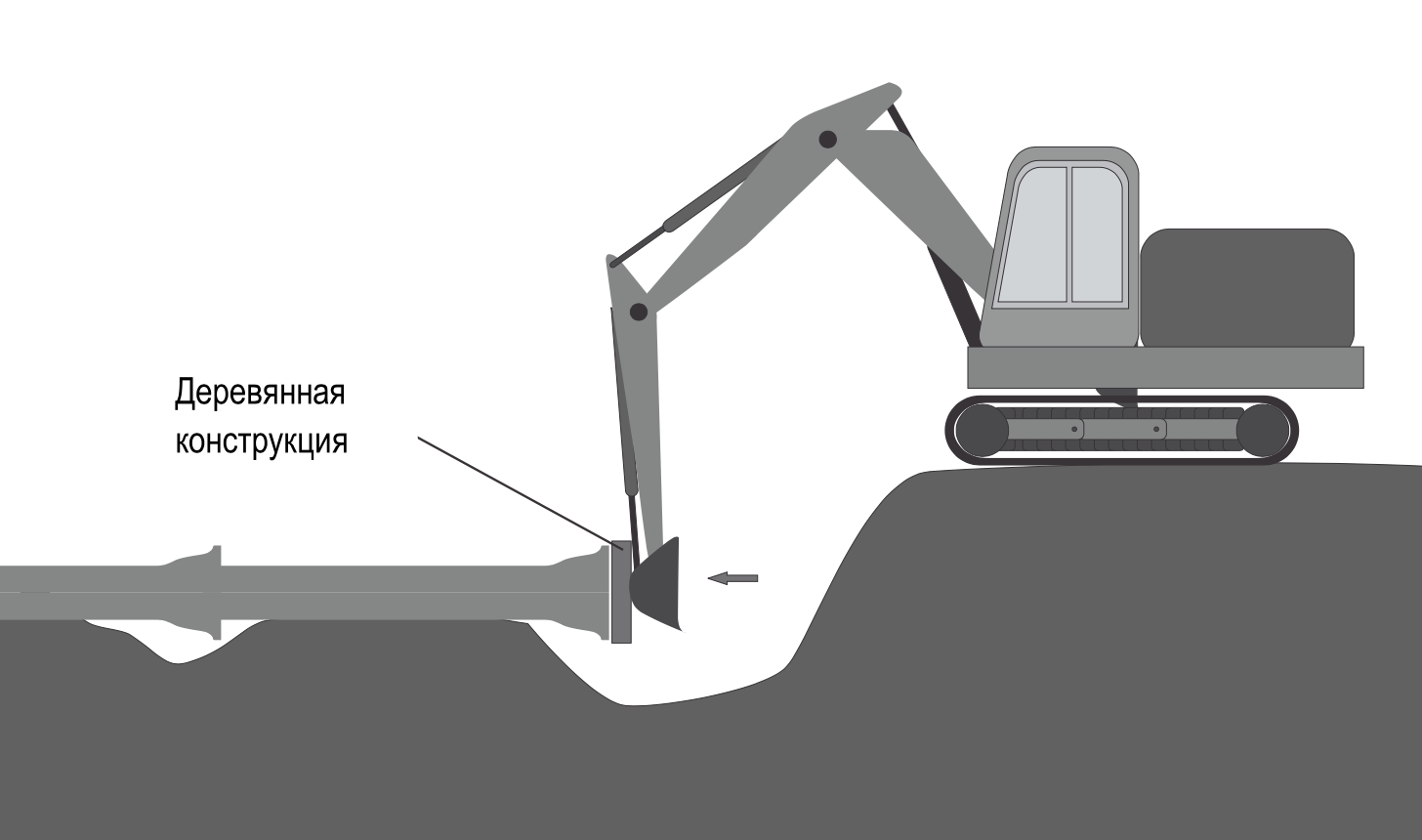

Когда траншея подготовлена обратной лопатой или экскаватором, любую из этих машин можно использовать для проталкивания конца трубы на место. Эта система в основном используется на трубах большего диаметра, и чтобы предотвратить повреждение трубы, между трубой и ковшом экскаватора необходимо поместить деревянную прокладку.

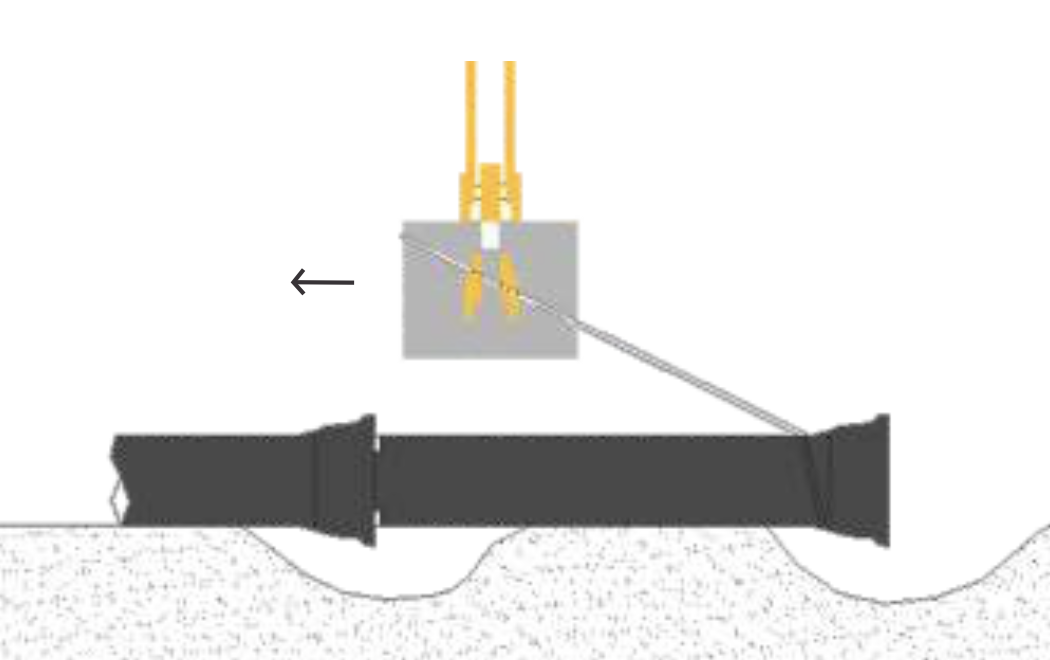

Метод установки трубы с использованием экскаватора (в том числе оснащенного обратной лопатой)
В этом методе труба сначала размещается для соединения так, чтобы конец трубы (spigot) находился у входа в муфту. Вокруг трубы оборачивается строп в оболочке и прикрепляется к ковшу экскаватора или обратной лопаты. Затем ковш оттягивается назад, затягивая трубу в муфту.

Описание

Для обеспечения идентификации стопорного соединения T-Lok производители труб рекомендуют использовать идентификационную ленту. Она должна располагаться поверх соединений T-Lok, а именно:

1. Маркировка трубы (или используемой оболочки) с помощью ПВХ-ленты.

2. Маркировка поверх соединения грунтовочной краской перед обратной засыпкой.

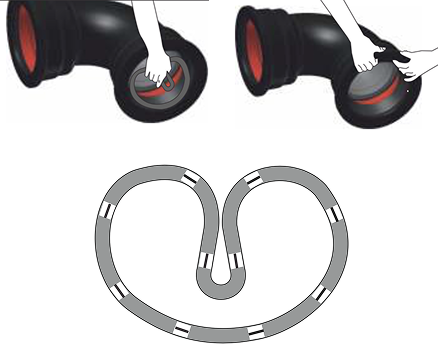

Установка прокладки

Перед установкой уплотнителя необходимо удалить все инородные материалы внутри муфты (грязь, песок, гравий и т.п.). Посадочное место уплотнителя должно быть чистым. Инородные материалы на посадочном месте уплотнителя могут привести к протечкам.

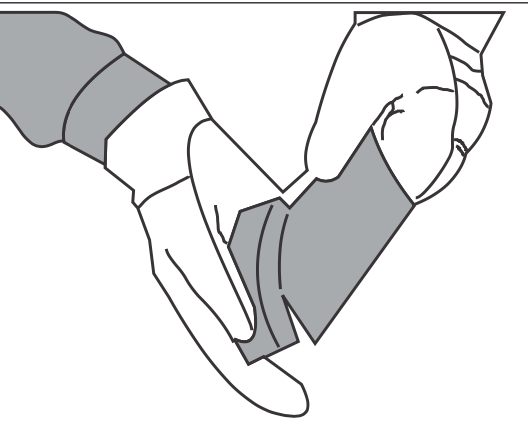

Уплотнитель необходимо протереть чистой тканью, согнуть, а затем установить в муфту. Таким образом, уплотнитель равномерно садится по внутренней поверхности муфты, а пятка фитинга плотно входит в удерживающую канавку.

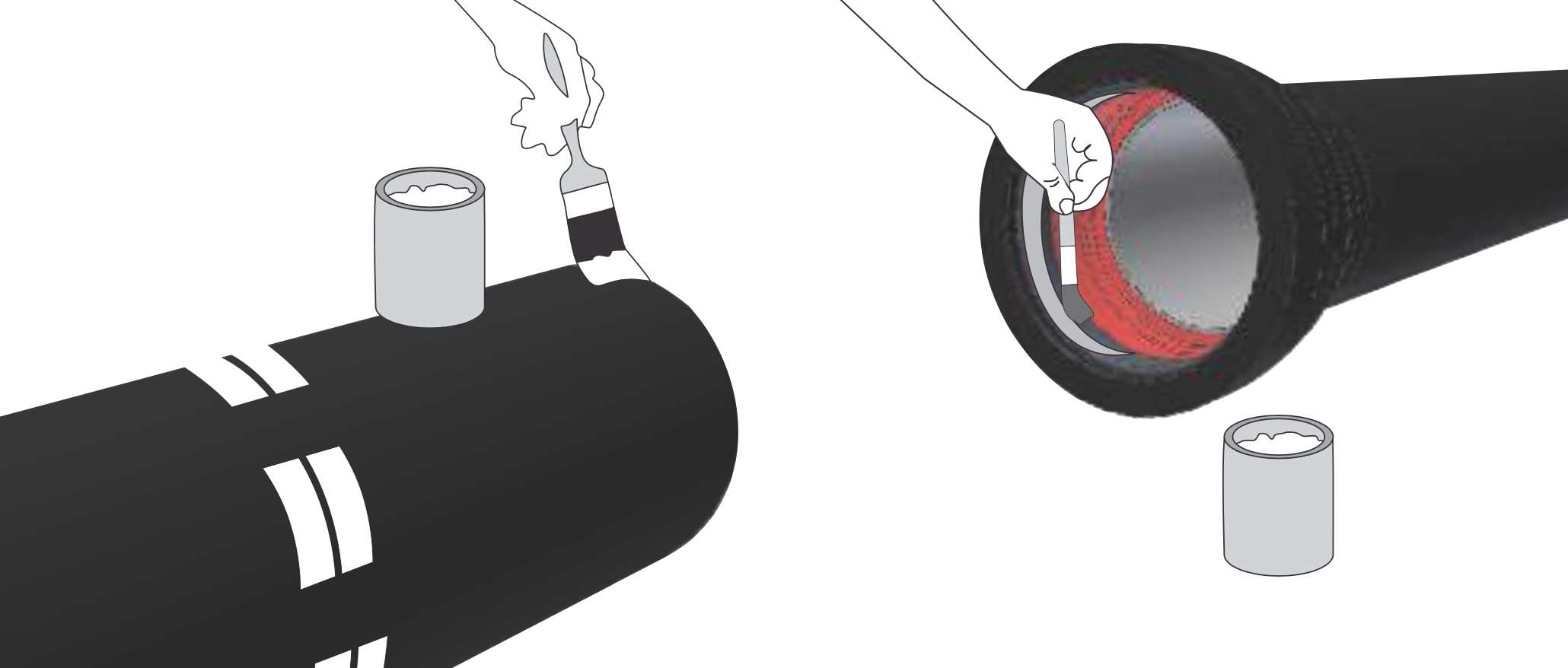

Нанесение смазки

Передние 150 мм муфты должны быть тщательно очищены. Смазку следует наносить кистью на открытую поверхность уплотнителя, которая будет контактировать с концом трубы, в канавку муфты и на конец трубы примерно на 50 мм тонким слоем. Используемая смазка должна быть только той, которую поставляет производитель труб. Не допускается соприкосновение конца трубы с землёй или траншеей после смазки.

1.

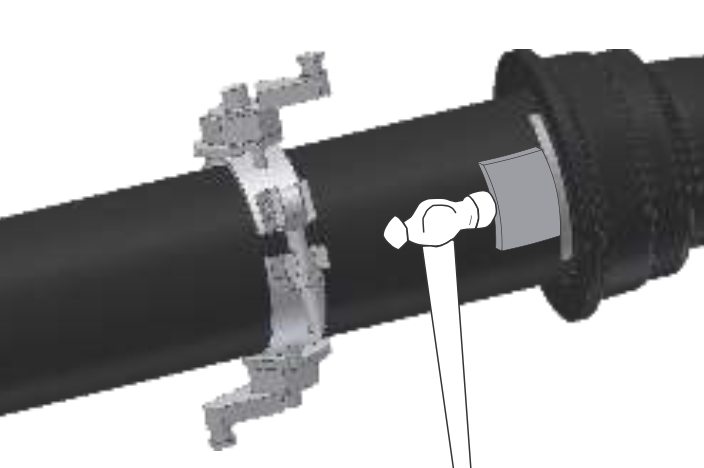

Надев защитные перчатки, вставьте выталкивающую прокладку в несущую наковальню (прорезной и изогнутый стальной блок) и нанесите смазку на передний край прокладки. Начиная с нижней части соединения, забейте прокладку под прокладку, ударяя по наковальне. Снимите наковальню с прокладки и вставьте новую прокладку.
2.
Продолжайте забивать прокладки под уплотнение по всему периметру соединения. Следите за тем, чтобы зазор между прокладками был минимальным. Вставьте последнюю прокладку так, чтобы она перекрывалась прокладками с обеих сторон.
3.

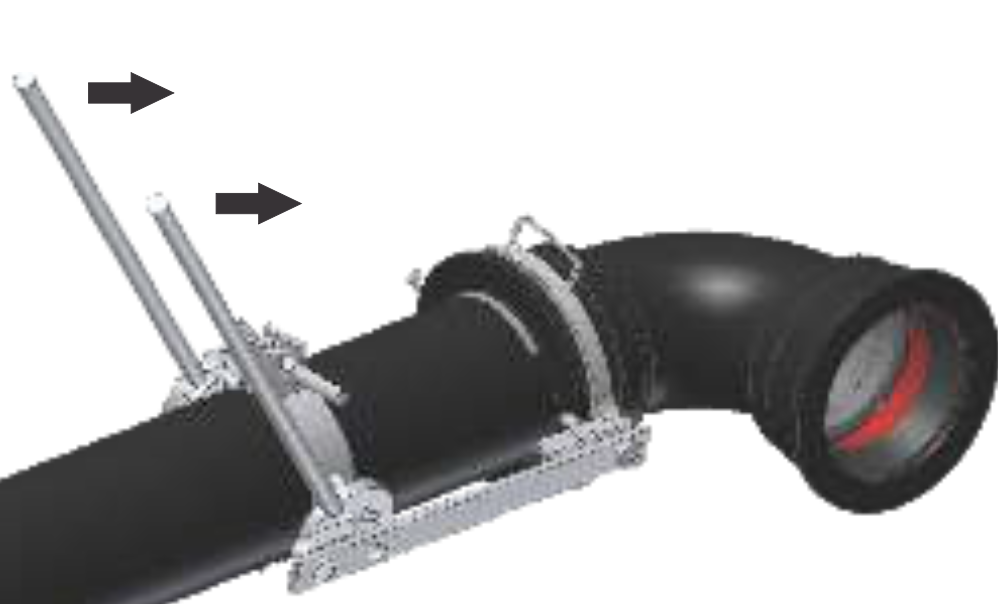

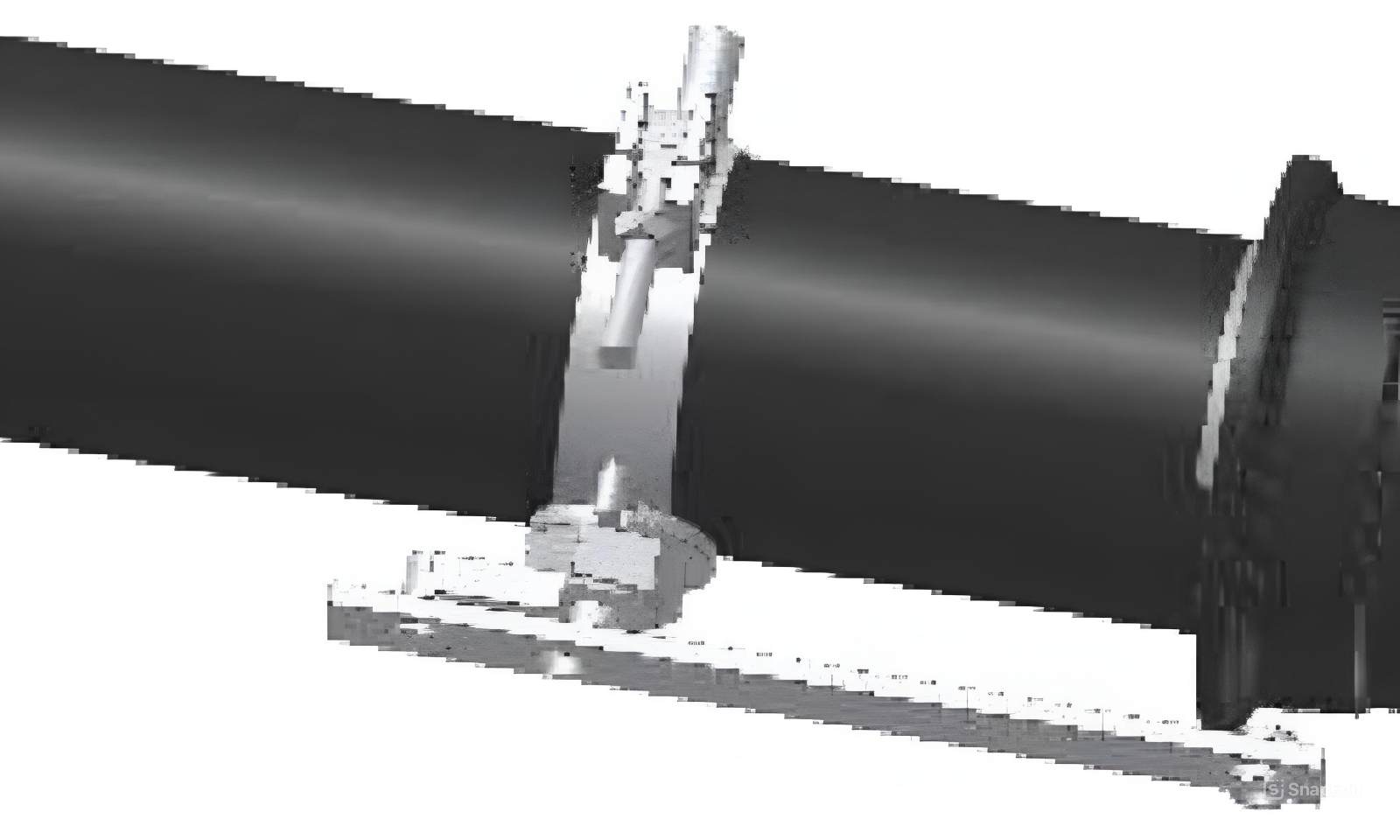

Как показано на рисунке, прикрепите вилку и трубный зажим, расположив рычаги гайки коленвала в направлении от поверхности гнёзда.
4.
Вытолкните ниппель из гнезда, вращая гайки коленвала с помощью рукояток коленвала. Аккуратно надавливайте на рукоятки, пока соединение не будет разобрано. Повторное использование прокладки не рекомендуется.
